Wir stellen vor:  Das Ventil-Prüfgerät Valve Control 4 (VC4)

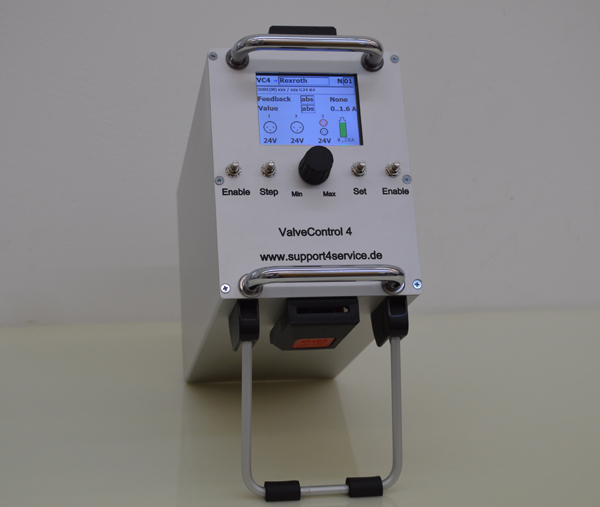

Prüfkoffer VC4

Der Valve Control 4 (VC4), wie Sie ihn oben sehen, ist das neue Entwicklungsmodell. Mit seiner Entwicklung haben wir die Einsatzmöglichkeiten erweitert und die Handhabung verbessert.

Der Valve Control stellt eine wesentliche Hilfe bei der Inbetriebnahme ventilgesteuerter Anlagen dar, weil mit ihm Ventile - einzeln und unabhängig von der Anlagensteuerung - über ihren gesamten Wirkungsbereich getestet werden können.

Ventil-Arten:

Schwarz-/Weiß-Ventile, Proportional- oder Regelventile mit Rückführung in 24 V-Technik werden unabhängig von der Signalspannung, wie auch der Versorgungsspannung aus dem ValveControl versorgt.
Als Versorgungsspannungen werden ± 15 V oder 24 V je 4 A konstant angeboten, zuzüglich aller gängigen Signalspannungen ± 5 V, ± 10 V, ± 10 mA, ± 20 mA, 0 .. 20 mA, 4 .. 20 mA, sowie bei Proportionalventilen 0 .. 24 V oder ± 1,2 A und 0 .. 4 A.

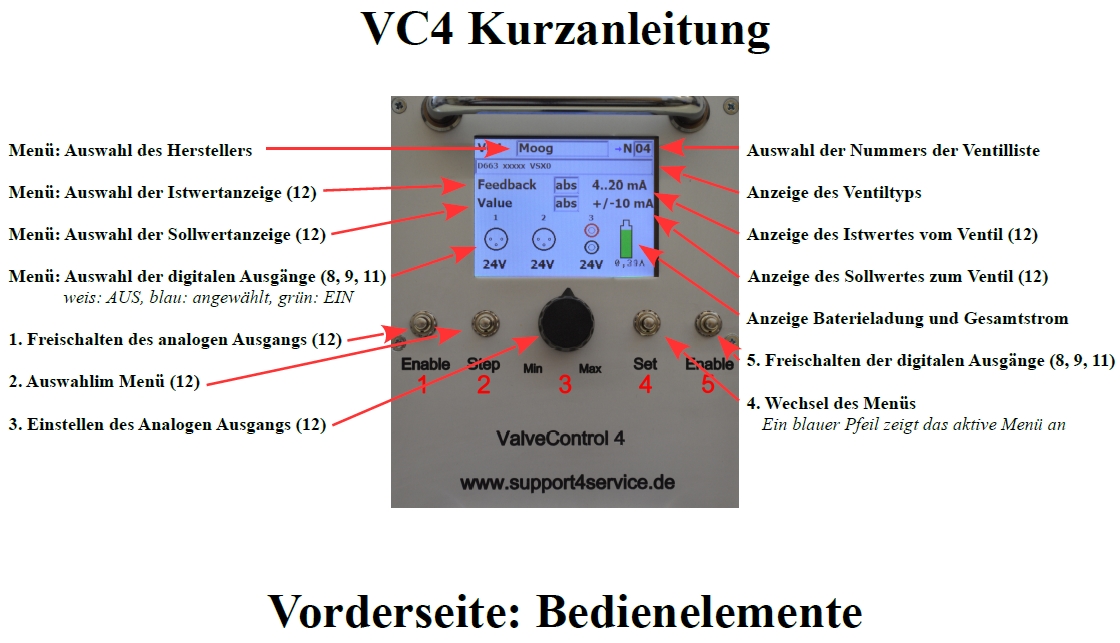

Leistungsmerkmale des Valve Control 4 (VC4)

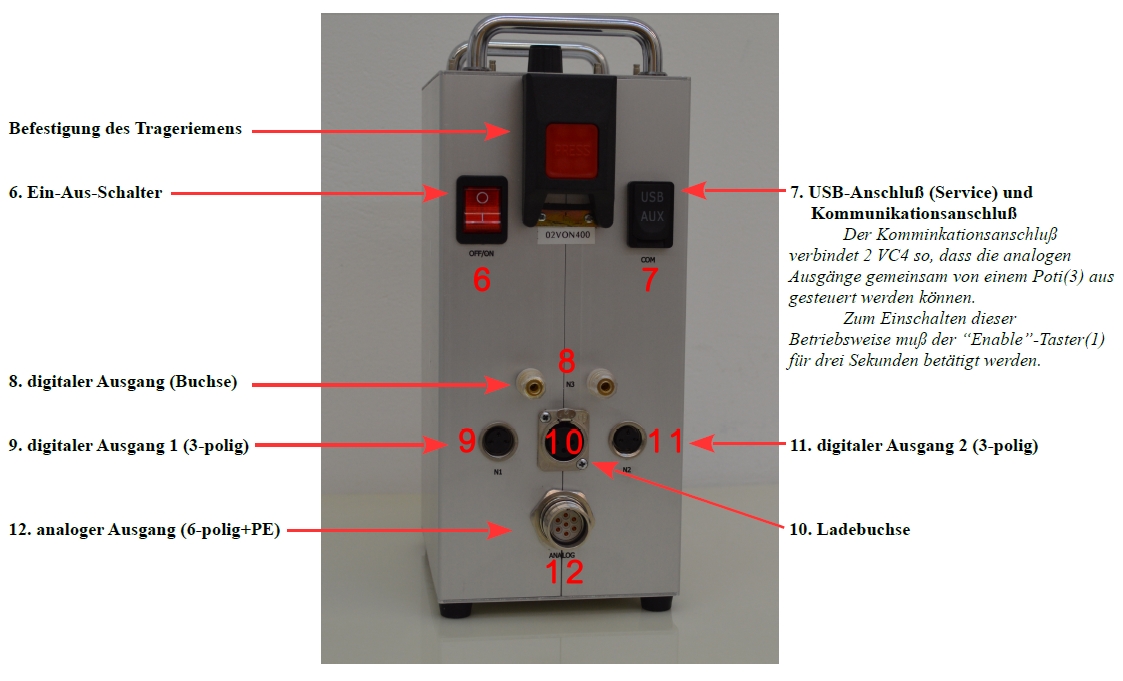

Das Gerät verfügt über einen Kanal mit 6-poligen, zwei Kanäle 3-poligen und zwei poligen Output-Buchse.
Die nachfolgend aufgeführten Leistungsmerkmale gelten je Kanal.

Versorgungsspannung

Akku 24V 10Ah und Ladegerät 230V 1,5A

Ausgangsspannungen

Der Ventiltester VC 4 stellt zur Ansteuerung von Ventilen über die 6-polige Output-Buchse die Spannungen +24 V DC bis maximal 4 A und +/- 15 V DC bis maximal 2 A zur Verfügung.

Zusätzlich können über den Adapter „A“ einfache Schaltventile angesteuert werden.

An der 3-poligen Output-Buchse können Schaltventile mit +24 V DC bis maximal 1,5 A an­geschlossen werden.

Toleranz ±10%.

Sollwertspannungen und -Ströme

Der VC 4 stellt an seiner 6-poligen Output-Buchse folgende Sollwertbereiche zur Verfügung:
  1. 0 .. 5 V
  2. 0 .. 10 V
  3. +/- 5 V
  4. +/- 10 V
  5. +/- 10 mA an 100 Ω
  6. +/- 20 mA an 100 Ω
  7. +/- 40 mA an 100 Ω
  8. +/- 400 mA an 25 Ω
  9. +/- 1200 mA an 5 Ω
  10. 0 .. 10 mA an 100 Ω
  11. 0 .. 20 mA an 100 Ω
  12. 4 .. 20 mA an 100 Ω
  13. 0 .. 40 mA an 100 Ω
  14. 0 .. 400 mA an 25 Ω
  15. 0 .. 800 mA an 5 Ω
  16. 0 .. 1600 mA an 5 Ω
  17. 0 .. 2400 mA an 5 Ω
  18. 0 .. 4000 mA an 5 Ω
Prüfkoffer VC2
Prüfkoffer VC2

Vom Valve Control 4 (VC4) unterstützte Ventile
Die Ventile-Liste steht auch in verschiedenen Formaten zum Download bereit.
Version: 4Stand: 06/2017

Rexroth
Ventil N "VOLT" "RANGE" Feedback Valvetype Adapter Note
3DRE(M) xxx / xxx G24 K4 1 24 V 0-1,6 A - 1 A -
3DRE(M)E xxx / xxx G24 K31 A1 2 24 V 0-10 V 0-10V 4 B -
3DRE(M)E xxx / xxx G24 K31 F1 3 24 V 4-20 mA 0-10V 4 B
3DRG P 6X/ xxx G24 K6 V 4 24 V 0-800 mA - 6 B -
4WE xxxxxxxxxxG24 K4 5 24 V 1,6 mA -
G Connect to (3p)
4WEH xxxxxxxxx G24 K4 6 24 V 1,6 mA -
G Connect to (3p)
4WRA xxxxx -2X/ G24 K4 / V 7 24 V 0-2,4 A - 1 A -
4WRAE xxx-2X/G24 K31/ A1 V 8 24 V ± 10 V -
 4 B -
4WRAE xxx-2X/G24 K31/ F1 V 9 24 V 4-20 mA -
 4 B -
4WRDE xxxxx -5X/ 6L 24 E K9 / M 10 24 V ± 10 V ± 10V 2 B -
4WRDE xxxxx -5X/ 6L 24 K9 / M -280 11 24 V ± 10 mA ± 10mA 2 B -
4WRE xxxxx -2X/ G24 K4 / V 12 24 V 0-1,6 A - 1 A -
4WREE xxxxx -2X/ G24 K31 / A1 13 24 V ± 10 V ± 10V 4 B -
4WREE xxxxx -2X/ G24 K31 / F1 14 24 V 4-20 mA 4-20mA 4 B -
4WRGE xxxxx -1X/315 G24 E K31A1 M 15 24 V ± 10 V ± 10 V 4 B -
4WRGE xxxxx -1X/315 G24 E K31C1 M 16 24 V ± 10 mA ± 10mA 4 B -
4WRKE xxxxx -3X/6E G24 ET K31A1 / D 17 24 V ± 10 V ± 10 V 4 B -
4WRKE xxxxx -3X/6E G24 ET K31F1 / D 18 24 V 4-20 mA 4-20 mA 4 B -
4WRKE xxxxx -3X/6E G24 ET K31A5 / D 19 24 V ± 10 V ± 10 V 2 B -
4WRPEH xxx G24KO/ A1 20 24 V ± 10 V ± 10V 4 B -
4WRPEH xxx G24KO/ F1 21 24 V 4-20 mA 4-20mA 4 B -
4WRSE xxxxx -3X/ G24 K0 / A1 22 24 V ± 10 V ± 10V 4 B -
4WRSE xxxxx -3X/ G24 K0 /F1 23 24 V 4-20 mA 4-20 mA 4 B -
4WRTE xxxx-4X/ xx G24 K31/ A1 24 24 V ± 10 V ± 10V 4 B -
4WRTE xxx -4X/ xx G24 K31/ F1 25 24 V 4-20 mA 4-20mA 4 B -
4WRTE xxxx-4X/ xx G24 K31/ A5 26 24 V ± 10 V ± 10 V 2 B -
4WRZ xxxxxxxxxxxx G24 N9 ET K4 / D3 27 24 V 0-1,6 A - 1 A -
4WRZE xxxxxxxxxxx G24 N9 K31 A1 / D 28 24 V ± 10 V -
 4 B -
4WRZE xxxxxxxxxxx G24 N9 K31 F1 / D 29 24 V 4-20 mA - 4 B -
4WS2E M 10 -5X/ 60 B 11 T 210 K31 E 30 24 V ± 40 mA - 5 B -
4WSE2E D 10 -5X/ 90 B 9 - 315 K31 E 31 ± 15 V ± 10 V ± 10 V 3 B -
4WSE2E D 10 -5X/ 90 B 13 - 315 K31 E 32 ± 15 V ± 10 mA ± 10mA 3 B -
4WSE3E16 xxxxx 7 15K31 A1 33 ± 15 V ± 10 V ± 10V 3 B -
4WSE3E16 xxxxx 7 15K31 C1 34 ± 15 V ± 10 mA ± 10 mA 3 B -
4WSE3EE xxxxx B 8 315 K9V 35 ± 15 V ± 10 mA ± 10V 3 B -
4WSE3EE xxxxx B 9 315 K9V 36 ± 15 V ± 10 V ± 10 V 3 B -
DBET-6X/200G24 K4 V 37 24 V 0-1,6 mA - 1 A -
DBETE-6X/Y200Y G24 K31 A1 38 24 V 0-10 V -
 4 B -
DBETE-6X/Y200Y G24 K31 F1 39 24 V 4-20 mA -
 4 B -
DRE(M) xxx / xxx G24 K4 40 24 V 0-800 mA - 1 A -
DRE(M)E xxx / xxx G24 K31 41 24 V 0-10 V -
 4 B -
M – 3SE xxxxxxxxx G24 K4 42 24 V 0-1,6 A - - G Connect to (3p)
ZDRE xxx / xxx G24 K4 43 24 V 0-1,6 A - 1 A -
ZDRE xxx / xxx G24 K31 A1 44 24 V 0-10 V 0-10V 4 B -
ZDRE xxx / xxx G24 K31 F1 45 24 V 4-20 mA 0-10V 4 B -
FESE63 CA-30/180LKOB1M 46 24 V 0-10 V 0-10V 2 B -
FESE63 CA-30/180LKOG1M 47 24 V 4-20 mA 0-10V 2 B -

Moog
Ventil N "VOLT" "RANGE" Feedback Valvetype Adapter Note
D633-D634 xxxxx VSM2 1 24 V ± 10 V 4-20 mA 4 B -
D633-D634 xxxxx VSX2 2 24 V ± 10 mA 4-20 mA 4 B -
D630 Series 3 24 V ± 20 mA - 8 C -
D660-D665 xxxxx VSX0 4 ± 15 V ± 10 mA 4-20 mA 3 B -
D660-D665 xxxxx VSM0 5 ± 15 V ± 10 V 4-20 mA 3 B -
D660-D665 xxxxx VSX2 6 24 V ± 10 mA 4-20 mA 2 B -
D660-D665 xxxxx VSM2 7 24 V ± 10 V 4-20 mA 2 B -
D670-675-5xxxSD2xx 8 24 V ± 10 V ± 10 V 2 B -
D670-675-5xxxSX2xx 9 24 V ± 10 mA 4-20 mA 2 B -
D670-675-5xxxSE2xx 10 24 V 4-20 mA 4-20 mA 2 B -
D765 xxxxx SA0 11 ± 15 V ± 10 mA ± 10 V 3 B -
D765 xxxxx SX0 12 ± 15 V ± 10 mA ± 10 V 3 B -
D680-685xxxxxSM2xx,SA2xx-SD2xx-ST2xx 13 24 V ± 10 V 4-20 mA 2 B Feedb ± 10V, 0-10V
D680-685xxxxxSX2xx 14 24 V ± 10 mA 4-20 mA 2 B -
G761-3605 S63 JOGM5 VBL 15 24 V ± 20 mA - 8 C -
J079-B272A 16 ± 15 V ± 10 mA ± 10 mA 3 B -
J079-100-200 Series 17 ± 15 V ± 10 V ± 10 V 3 B -
D640 18 ± 15 V ± 10 mA ± 10 V 3 B -
D640 19 ± 15 V ± 10 V ± 10 V 3 B -
G631 Q 20 24 V ± 20 mA - 8 C -
G631 R 21 24 V ± 40 mA - 7 C -
D730 22 24 V ± 20 mA - 8 C -
D730 23 24 V ± 40 mA - 7 C -
D661K-664KMH 24 24 V ± 10 V 4-20 mA 4 B -
D661K-664KXH 25 24 V ± 10 mA 4-20 mA 4 B -
D661K-664KMZ 26 24 V ± 10 V 4-20 mA 4 B -
D661K-664KXZ 27 24 V ± 10 mA 4-20 mA 4 B -

Hydac
Ventil N "VOLT" "RANGE" Feedback Valvetype Adapter Note
WSM06020ZR-01*C*24DG 1 24 V

G Connect to (3p)

Vickers
Ventil N "VOLT" "RANGE" Feedback Valvetype Adapter Note
KBDG5V 7 33C170N EX M2 PE7 H1 10 1 24 V 4-20 mA ± 10 V 4 B -
KBDG5V 7 33C170N EX M1 PE7 H1 10 2 24 V ± 10 V ± 10 V 4 B -
KBDG5V 7 33C170N EX M2 PH7 H1 10 3 24 V 4-20 mA ± 10 V 2 B -
KBDG5V 7 33C170N EX M1 PH7 H1 10 4 24 V ± 10 V ± 10 V 2 B -

Parker
Ventil N "VOLT" "RANGE" Feedback Valvetype Adapter Note
D*1FE**C**B0* 1 24 V ± 10 V ± 10 V 4 B -
D*1FE**C**E0* 2 24 V ± 20 mA ± 10 V 4 B -
D*1FE**C**S0* 3 24 V 4-20 mA 4-20mA 4 B -
D*1FE**C**B7* 4 24 V ± 10 V ± 10 V 2 B -
D*1FE**C**E7* 5 24 V ± 20 mA ± 20 mA 2 B -
D*1FE**C**S7* 6 24 V 4-20 mA 4-20mA 2 B -
D*1FE**C**B5* 7 24 V ± 10 V ± 10 V 2 B -
D*1FE**C**E5* 8 24 V ± 20 mA ± 20 mA 2 B -
D*1FE**C**S5* 9 24 V 4-20 mA 4-20mA 2 B -
D*1FB****F0* 10 24 V ± 10 V
4 B -
D*1FB****G0* 11 24 V ± 20 mA
4 B -
D*1FB****S0* 12 24 V 4-20 mA - 4 B -
D*1-3FB*0C**J** 13 24 V 0..1,6 A - 1 A -
D*1-3FB****W5* 14 24 V ± 10 V ± 10 V 2 B -
D*1-3FB****W5* 15 24 V 4-20 mA 4-20 mA 2 B -
D*1FH****B0* 16 24 V ± 10 V ± 10 V 2 B -
D*1FH****E0* 17 24 V ± 20 mA ± 10 V 2 B -
D*1FH****S0* 18 24 V 4-20 mA ± 10 V 2 B -
D1FP****B0** 19 24 V ± 10 V ± 10 V 4 B -
D1FP****E0** 20 24 V ± 20 mA ± 10 V 4 B -
D1FP****S0** 21 24 V 4-20 mA ± 10 V 4 B -
D1FP****B7** 22 24 V ± 10 V ± 10 V 2 B -
D1FP****E7** 23 24 V ± 20 mA ± 10 V 2 B -
D1FP****S7** 24 24 V 4-20 mA ± 10 V 2 B -
D1FP*****B5** 25 24 V ± 10 V ± 10 V 2 B -
D1FP*****E5** 26 24 V 4-20 mA ± 10 V 2 B -
D1FP*****S5** 27 24 V ± 10 V ± 10 V 2 B -
D3W***JW*** 28 24 V 0-1,6 A
1 A
D*1VW****JW* 29 24 V 0-1,6 A
1 A -
D30FP****B0** 30 24 V ± 10 V ± 10 V 4 B -
D30FP****E0** 31 24 V ± 20 mA ± 10 V 4 B -
D30FP****S0** 32 24 V 4-20 mA ± 10 V 4 B -
D30FP****B7** 33 24 V ± 10 V ± 10 V 2 B -
D30FP****E7** 34 24 V ± 20 mA ± 10 V 2 B -
D30FP****S7** 35 24 V 4-20 mA ± 10 V 2 B -
D30FP****B5** 36 24 V ± 10 V ± 10 V 2 B -
D30FP****E5** 37 24 V ± 20 mA ± 10 V 2 B -
D30FP****S5** 38 24 V 4-20 mA ± 10 V 2 B -
D1FV***0*F0** 39 24 V ± 10 V
4 B -
D1FV***0*G0** 40 24 V ± 20 mA
4 B -
D1FV***0*S0** 41 24 V 4-20 mA
4 B -
D1FV***0*W5** 42 24 V ± 10 V
4 B -
D1FV***0*W5** 43 24 V ± 20 mA
4 B -
D1FV***0*W5** 44 24 V 4-20 mA
4 B -
RE06M*T***F0 45 24 V ± 10 V
4 B -
RE06M*T***R0 46 24 V 4-20 mA
4 B -
